Описание Штиль MBS-04. Батарейный стеллаж. Штиль

Стеллаж батарейный напольный для работы с однофазными и трехфазными ИБП серии ST и SM до 120 кВА; устанавливаемые АКБ 12 В: 12/18 Ач - 40 шт., 33/40/55/75 - 16 шт., 120/150 - 8 шт., 200 - 6 шт.; 250 - 3 шт., подключение с помощью батарейного кабеля TD50A-TD50A; t-раб.0…+40°С, 810х790х615 мм

Назначение изделия

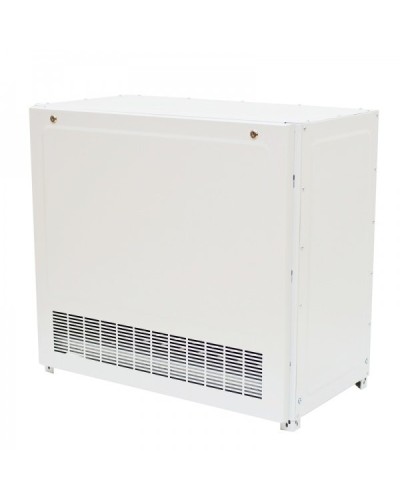

Модульный батарейный стеллаж MBS-04 разработан для совместного применения с моделями однофазных и трехфазных ИБП «Штиль» серий «ST» и «SM» мощностью до 120 кВА. Устройство представляет собой закрытый съемными защитными панелями сборно-разборный металлический каркас, позволяющий компактно размещать аккумуляторные батареи для обеспечения требуемого времени автономной работы ИБП. Симметричная конструкция и доступ к аккумуляторным батареям с каждой стороны позволяет наиболее оптимально устанавливать стеллаж с учетом геометрии помещения и габаритов предоставленного для установки места. Также конструкция имеет возможности масштабирования как в высоту, так и в ширину/глубину.

Батарейный стеллаж MBS-04 обладает следующей вместимостью (ёмкость и количество устанавливаемых АБ 12 В):
12, 18 - 40 шт.;
33, 40, 55 - 16 шт.;
75 Ач (260x214x168 мм) - 16 шт.;
120, 150 Ач - 8 шт.;
200 Ач - 6 шт.;
250 Ач - 3 шт.

Стеллаж подключается к ИБП с помощью батарейного кабеля TD50A-TD50A.

Рекомендуется дополнительная установка совместно со стеллажом модуля защиты батарей «Штиль» серии BPM с автоматическим выключателем или предохранителем аккумуляторных батарей.

Дополнительное оборудование

(332753) - S-01-3, Комплект батарейный для стеллажа MBS-04; применяемые АКБ 12 В 150/200/250 Ач; болт М8.

(332761) - S-10-2, Комплект батарейный для стеллажа MBS-04; применяемые АКБ 12 В 33/40/55/75 Ач; болт М6.

(332765) - S-20-2, Комплект батарейный для стеллажа MBS-04; применяемые АКБ 12 В 33/40/55/75 Ач; болт М6.

(332756) - S-02-3,Комплект батарейный для стеллажей MBS-02, MBS-04; применяемые АКБ 12 В 90/100/120/150/200 Ач; болт М8.

(332759) - S-03-3,Комплект батарейный для стеллажей MBS-03, MBS-04; применяемые АКБ 12 В 90/100/120/150 Ач; болт М8.

(332763) - S-10-4,Комплект батарейный для стеллажей MBS-03, MBS-04; применяемые АКБ 12 В 90/100/120/150 Ач; болт М8.

(332767) - S-20-4,Комплект батарейный для стеллажей MBS-03, MBS-04; применяемые АКБ 12 В 90/100/120/150 Ач; болт М8.
