Спектрон-804-Exd-Н-В-HART. Извещатель пожарный пламени взрывозащищенный. Спектрон НПО в Хабаровске

Описание Спектрон-804-Exd-Н-В-HART. Извещатель пожарный пламени взрывозащищенный. Спектрон НПО

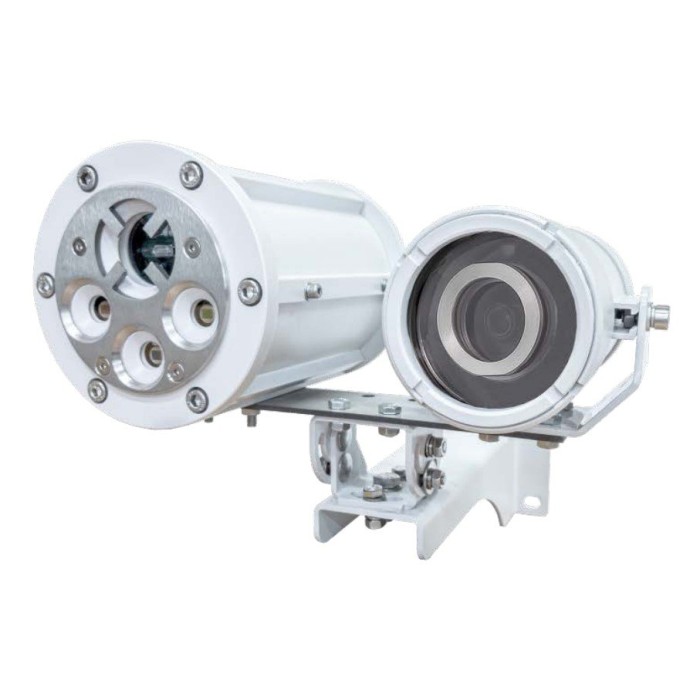

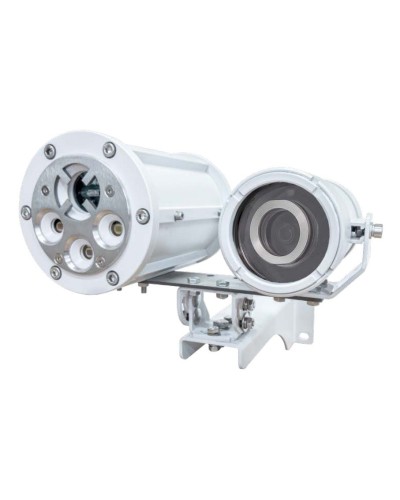

Извещатель пламени взрывозащищенный 1Ex db IIC T6 Gb / Ex tb IIIC T85 Db, ИК+УФ с видеомодулем, сверхустойчивый к тяжелым оптическим помехам (сварка, засветка), RS-485 (прот.HART), обзор 90°, дальность до 60 м (ТП-5), до 50 м (ТП-6); 4-хпроводный; U-пит. 18...26 В, I-потр. 30 мА, I-подогр. 250 мА; IP66/68, t-раб. - 70 до + 90°С. Корпус - нержавеющая сталь. Видеомодуль - аналоговый AHD, передает фотографии 1024х720 по RS-485 (прот.Modbus/RTU) 1 шт./сек; локал.хранение CD-card до 16 Гб; U-пит. 12 В, I-потр. 0,5 А; t-раб. -40...+60°С. Габ.размеры (ВхШхГ) 245х290х315

Назначение изделия

«Спектрон-804-Exd-А-В-HART», «Спектрон-804- Exd-Н-В-HART», с видеомодулем представляют собой многодиапазонный пожарный извещатель пламени. Обнаружение очага пламени производится по наличию электромагнитного излучения в разных диапазонах инфракрасного и ультрафиолетового спектра.
Извещатель предназначен для систем пожаротушения и систем пожарной сигнализации на объектах нефтегазовых отраслей и их инфраструктуры.
Видеомодуль предназначен для регистрации тревожных событий. Видеомодуль расположен на одной оси с извещателем пламени.
Фотографии с аналогового видеомодуля поступают на интерфейс RS-485 расположенный на плате коммутации ИПП и по протоколу Modbus RTU передаются на принимающее устройство со скоростью 1 фотография в секунду. Так же данные могут хранится на внешнем носителе информации.
Видеомодуль изготавливается в отдельном корпусе и устанавливается на общий кронштейн с ИПП. Питание на видеомодуль поступает от ИПП по бронированному кабелю. Для работы видеомодуля в ИПП установлена отдельная плата питания. Видеомодуль без ИК-подсветки и обогрева.

Тип извещателя: четырёхпроводный	- в режиме «ПОЖАР»: 30
Маркировка по взрывозащите: 1Ex db IIC T6 Gb/Ex tb IIIC T85 Db	Степень защиты: IP66/IP68
Конструкция извещателя: со встроенным элементом	Диапазон рабочих температур, °С: -70…+90
Диапазон регистрируемого излучения: ИК + УФ	Видеокамера: Аналоговая (AHD)
Дальность обнаружения тестового очага пожара, м:	Цветопередача: Цветной или черно-белый (фото)
- ТП-5 (нефтепродукты): 60	Разрешение: 1024х720
- ТП-6 (спирты): 50	Угол обзора, град: 82° по горизонтали; 45° по вертикали
Угол обзора, град:	Архивирование: CD-CARD до 16 Гб
- в горизонтальной плоскости: 90	Интерфейс получения данных: RS 485 (прот.Modbus RTU)
Напряжение питания, B:	Питание: Поступает с ИПП по бронекабелю
- постоянного тока: 18…28	Напряжение питания, В: 12
Ток потребления, мА:	Потребляемый ток, мА: ≤ 500
- в дежурном режиме не более: 10	Габаритные размеры. мм: 245х290х315
Материал корпуса: Нержавеющая сталь
