Контроллер заряда АКБ от солнечной панели; U-вх.18...40 В, I-вх.20 A, I-вых.20 А (max), заряд АКБ до 200 Ач; 4-х ступенчатый алгоритм PWM зарядки, защита от перезаряда, глубокого разряда, обратной полярности, КЗ; t-раб.-40...+60°С, 152x55x34 мм.

Назначение изделия

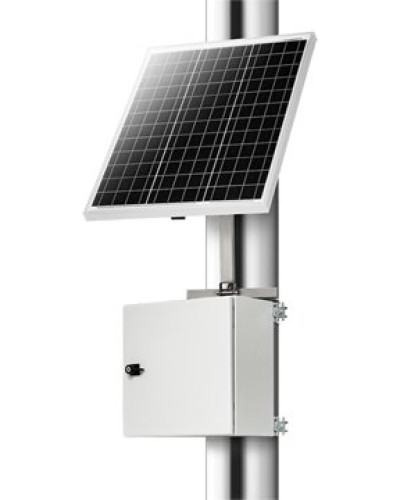

Узлы доступа NSBox-SUN предназначены для развертывания автономных или полуавтономных уличных систем видеонаблюдения в местах, где недоступно круглосуточное электроснабжение, а климатические условия позволяют использовать солнечные панели в качестве альтернативного источника питания. Автономные солнечные системы работают, вырабатывая электроэнергию от солнечных панелей и используя ее для зарядки аккумулятора с помощью контроллера заряда. NSBox-SUN содержит контроллер заряда АКБ NSBon-51, который поддерживает солнечные панели с выходным напряжением 18-40 В, мощностью до 350 Вт и обеспечивает надлежащий заряд батареи для предотвращения перезарядки и чрезмерной разрядки. Емкость АКБ может достигать 200 Ач.

Контроллер заряда NSBon-51 имеет небольшой но прочный корпус для монтажа на монтажную панель или DIN-рейку внутри шкафа. Контроллер имеет три пары контактов для подключения солнечной панели, АКБ и нагрузки. На передней панели расположены светодиодные индикаторы состояния и встроенный датчик температуры. Компенсация -56 мВ на каждый градус от 25°C, уменьшает напряжение при возрастании температуры и наоборот. При зарядке с температурной компенсацией параметры зарядки регулируются автоматически.

NSBon-51 следит за состоянием аккумулятора, контролирует процесс подключения и отключения нагрузки, использует модернизированный 4-х ступенчатый алгоритм PWM зарядки. Все это позволяет использовать аккумулятор в оптимальном режиме, тем самым продлевая срок его службы.

Данное устройство предназначено для работы исключительно с солнечными панелями. Не рекомендуется подключать ветрогенераторы. Контроллер обеспечивает защиту входных и выходных контактов от перегрузки, перенапряжения, короткого замыкания, обратной полярности и работает в широком температурном диапазоне -40°C…+60°C.

Особенности

- защита от перезаряда;
- защита от глубокого разряда;
- защита от короткого замыкания;
- защита АКБ от пониженного напряжения;
- защита АКБ от разряда через солнечную панель в ночное время.
