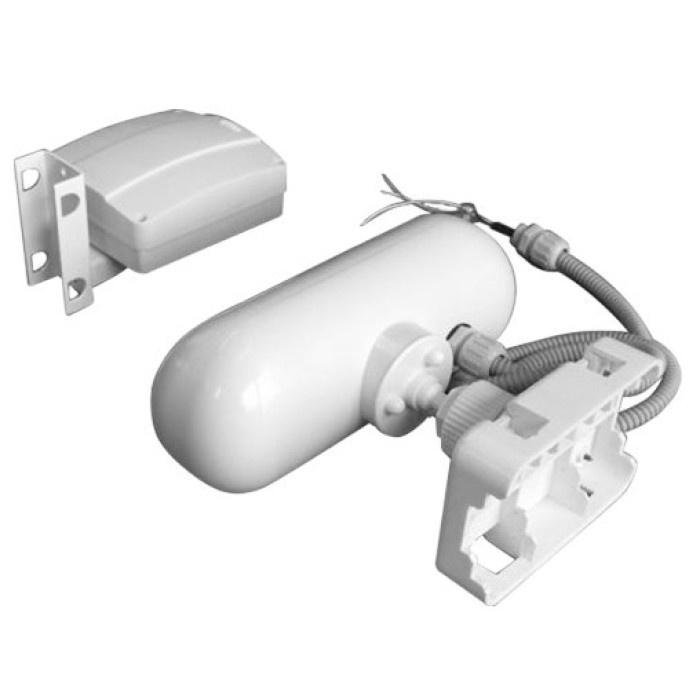

Амир-40-01А. Извещатель радиоволновой однопозиционный. ЮМИРС в Хабаровске

Описание Амир-40-01А. Извещатель радиоволновой однопозиционный. ЮМИРС

Извещатель охранный объемный радиоволновый, арктическое исполнение ХЛ1 по ГОСТ 15150-69, f-раб.24150 ± 100 МГц, длина зоны обнаружения до 50 м, два типа зоны обнаружения - "площадь" и "штора", до 12 зон обнаружения длиной по 4.2 м каждая, RS-485, релейные выходы "ТРЕВОГА" и "ТАМПЕР", U-пит.8…30 В, I-потр. до 550 мА, IP54, t-раб.-60…+65°С, 240х200х100 мм

Назначение изделия

Однопозиционный извещатель предназначен для обнаружения движения человека и используется в качестве средства охранной сигнализации на открытых площадках или в помещениях. Может устанавливаться вдоль заграждений и стен. Удобен для охраны крыш зданий и складов.

Извещатель представляет собой автоматический однопозиционный радиолокатор для обнаружения движения человека (пересечения охраняемой зоны) и предназначен для использования в качестве средства охранной сигнализации на открытых площадках или помещениях.

Извещатель имеет два варианта применения для охраны:

вариант «штора» обеспечивает оптимальные характеристики для обнаружения человека, двигающегося перпендикулярно плоскости ЗО;
вариант «площадь» оптимизирован для обнаружения человека, двигающегося в плоскости ЗО в тангенциальном направлении.

Особенности

Для отображения состояния извещателя по интерфейсу RS-485 на стационарном пункте охраны используется ПК.
Для настройки извещателя по интерфейсу RS-485 в полевых условиях на рубеже охраны используется ПН. В качестве ПН может быть использован любой мобильный ПК (ноутбук, нетбук и пр.) с операционной системой Windows XP (или выше) и установленным специализированным ПО. ПО на диске поставляются в комплекте
извещателя.
Для сопряжения интерфейса RS-485 c интерфейсом USB ПН или ПК используется преобразователь интерфейса RS-485/USB любых фирм-производителей. Преобразователь обязательно должен поддерживать скорость 115200 бит/с.
По дополнительному заказу в комплектность извещателя может быть введен преобразователь интерфейса USB/RS-485 VFD USB01 фирмы Delta c кабелем для подключения к ПН и ПК и программным драйвером.
Внимание! Извещатель не имеет внешних органов управления. Юстировка и настройка параметров извещателя может быть произведена только с помощью ПК или ПН по интерфейсу RS-485.

Тип извещателя: четырёхпроводный	- коммутируемый ток, А: 0.1
Рабочая частота, МГц: 24150±100	- тампер: есть
Программирование: RS485	Выходной интерфейс: RS485
Параметры зоны обнаружения:	Время технической готовности после подачи питания, с: 30
- дальность, м: 4.2…50	Напряжение питания, B:
- ширина, м: зависит от типа зоны обнаржуения ("площадь" или "штора")	- от внешнего источника питания: 8…30
Обнаруживаемая скорость движения, м/сек: 0.1…10	Ток потребления, мА:
Параметры тревожного выхода:	- не более: 50
- тип контактов: нормально-замкнутые	Степень защиты: IP54
- длительность тревожного извещения, сек: 10	Диапазон рабочих температур, °С: -60…+65
- коммутируемое напряжение, В: 72	Габаритные размеры. мм: 240х200х100
