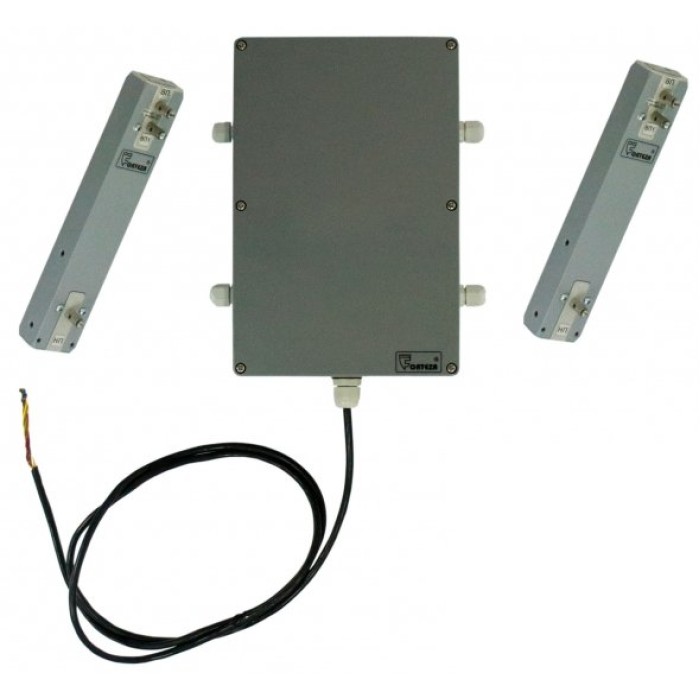

Извещатель охранный проводноволновой; два канала; длина линейной части каждого канала 25…250 м; расстояние между проводами линейной части до 1.8 м; два релейных выхода; RS-485; U-пит.10…30 В; I-потр.90 мА; t-раб.-40...+80°C ВНИМАНИЕ! При использовании извещателей серии РЕЛЬЕФ в интегрированных системах Орион (Bolid), Интеллект (ITV-group), Bastion-2 (ЕС-пром), Alphalogiс (Alphaopen) необходимо указывать это при заказе (требуется перепрограммирование).

Назначение изделия

Извещатель предназначен для охраны периметров различных объектов со сложным рельефом местности, имеющим перепады по высоте и повороты в горизонтальной плоскости, при допустимой высоте травы или снежного покрова до 1 м при приземном варианте установки c расположением верхнего провода линейной части на высоте 1,8 м.

Особенности

Извещатель обеспечивает регистрацию преодоления нарушителем зоны обнаружения между верхним и нижним проводами линейной части способами «в рост», «согнувшись» при приземном варианте установки или при перелазе через заграждение при козырьковом варианте установки.
Извещатель является двухканальным и обеспечивает блокирование двух последовательно расположенных участков периметра с выдачей сигнала ТРЕВОГА по каждому участку.
Извещатель предназначен для совместной работы с контрольными панелями, фиксирующими размыкание контактов реле.

Дополнительное оборудование

(241646) - Аттенюатор для Рельеф

(215982) - Заземлители для извещателя Рельеф (1 комп.= 2 шт)

(226778) - Провод ЛЧ (Рельеф), в качестве проводов линейной части извещателя РЕЛЬЕФ применяется провод ГСП-0,5 (одиночный провод П-274Н)

(006025) - П-274М, Чувствительный элемент. Провод с многопроволочными медными и стальными проводами (4 жилы медных + 3 жилы стальных) с полиэтиленовой изоляцией, 1 пара, 2,2х4,5 мм, сечение жил = 0,5 кв. мм, R = 65 Ом/км (500 м бухта)

(228158) - СОЕДИНИТЕЛЬ для Рельеф (неразъемный, комп.= 4 шт) используются в извещателях серии РЕЛЬЕФ для восстановления проводов линейной части при разрыве.

(242964) - СОЕДИНИТЕЛЬ-Р для Рельеф (разъемный, комп.= 4 шт) используются в извещателях серии РЕЛЬЕФ для создания возможности временного разъединения линейной части.

(215646) - КМЧ-СТ1, Кронштейн для крепления проводов линейной части к заграждению («козырек») или вдоль него («рубеж») состоит из стеклотекстолитового стержня длиной 0,9 м и металлического уголка

(223554) - КМЧ-СТ2, для крепления проводов линейной части извещателя РЕЛЬЕФ "приземным" типом, стеклотекстолитовый стержень длиной 1,8 м и метал.уголок

Внешние интерфейсы для обмена, программирования и управления: RS-485	- длительность тревожного извещения, сек: 3…6
Параметры зоны обнаружения:	- коммутируемое напряжение, В: 50
- длина линейной части каждого из каналов при козырьковом варианте установки, м: 25…250	- коммутируемый ток, А: 0.1
- длина линейной части каждого из каналов при приземном варианте установки, м: 25…200	- тампер: нет
- расстояние между проводами линейной части при козырьковом варианте установки, м: 0.7…1.1	Время технической готовности, не более, с: 60
- расстояние между проводами линейной части при приземном варианте установки, м: 1.2…1.8	Напряжение питания, B:
Обнаруживаемая скорость движения, м/сек: 0.1…10	- от внешнего источника питания: 10…30
Параметры тревожного выхода:	Ток потребления, мА:
- количество релейных выходов: по одному на каждый канал	- не более: 90
- тип контактов: нормально-замкнутые	Диапазон рабочих температур, °С: -40…+80
