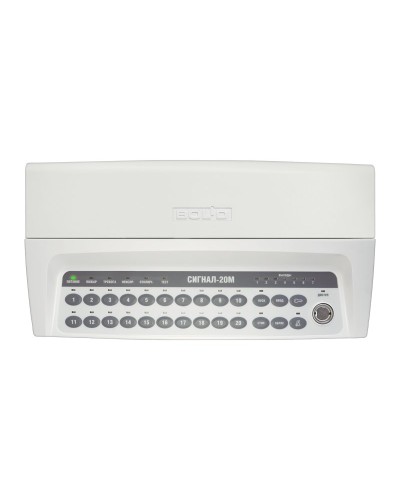

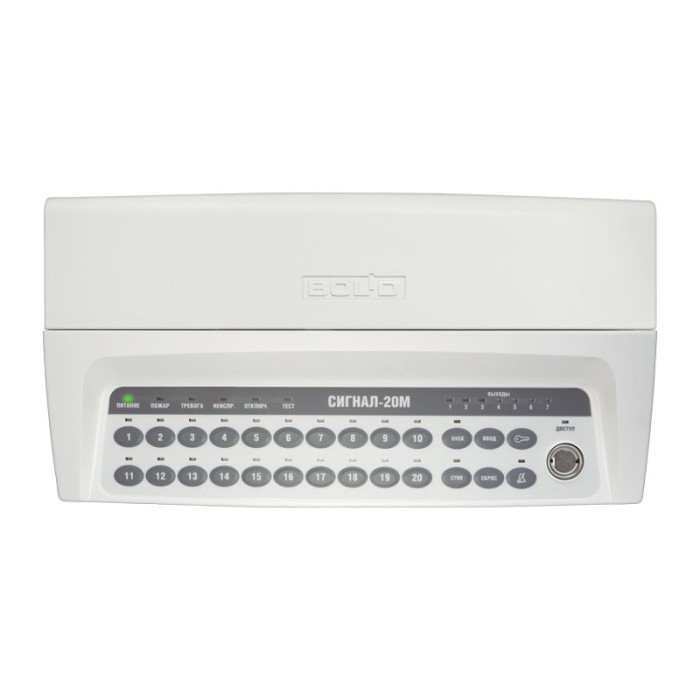

Описание Сигнал-20М. Прибор приемно-контрольный охранно-пожарный. Болид

ППКОП 20ШС, Uшс.26.5...27.5В, Iшс.1.2мА(3мА для типа ШС "пожарный дымовой"), Uпит.10.2...28В, Iпотр. до 650мА, 3 выхода "СК" (130 В/0.1 А), 4 контрол.вых."ОК" (10,2...28,0 В/2,5А; суммарный ток выходов К4...К7 не более 3А), RS-485, IP40, tраб.-30...+55°С, 332х177х42, автономный режим работы или в составе ИСО "Орион".

Назначение изделия

Прибор приемно-контрольный охранно-пожарный "Сигнал-20М" предназначен для:
- контроля 20-ти шлейфов сигнализации;
- управления звуковыми и световыми оповещателями;
- приема команд и выдачи извещений по интерфейсу RS-485;
- выдачи тревожных извещений на пульт централизованного наблюдения.

Особенности

- до 20 радиальных шлейфов сигнализации
- программируемый выбор типа шлейфов сигнализации:
тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
тип 3: пожарный тепловой двухпороговый
тип 4: охранный
тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
тип 6: технологический
тип 7: охранный входной
тип 11: тревожный
тип 12: программируемый технологический
- доступ к управлению по PIN –коду
- программирование PIN кода пользователей: длина пароля (от 2 до 6 цифр), создание группы ШС, назначение прав на управление
- управление группой шлейфов (в группе от 1 до 20 шлейфов)
- возможность сброса конфигурации прибора на заводские установки
- управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485
- программируемые выходы (37 локальных тактик управления)
- два ввода питания: для подключения основного и резервного источников питания
- две встроенные выдвижные панели для пользовательских надписей

Видеоматериалы

Параметры шлейфов сигнализации:	- электрические параметры выходов "СК": 170 В/0.1 А
- количество шлейфов: 20	- кол-во выходов типа "ОК": 4
- величина оконечного резистора, кОм: 4.7	- электрические параметры выходов "ОК": 10.2…28.0 В/2.5 А; с контролем линии
- напряжение на ненагруженных входах, В: 26.5…27.5	Напряжение питания, B:
- максимальный ток потребления всех извещателей в дежурном режиме, мА: 3	- от внешнего источника питания: 10.2…28
- суммарное сопротивление двух проводов каждого шлейфа, Ом: 100	Ток потребления, мА:
- ток короткого замыкания ШС, не более, мА: 26.5	- максимальный: 650
Параметры выходов:	Степень защиты: IP40
- кол-во выходов типа "СК": 3	Диапазон рабочих температур, °С: -30…+50
Габаритные размеры. мм: 332х177х42
