Описание Гюрза-038ПЗ. Извещатель охранный противоподкопный однозоновый. СКИЗЭЛ

Извещатель охранный периметровый трибовибрационный, однозоновый (до 1000 м), диапазон рабочих температур -60…+50°С. В комплекте: БОС, муфта соединительная - 1 комп., муфта переходная - 1 комп., УО-001 - 1 комп., муфта наружной герметизации - 3 комп., РК 50-2-16 - 5 метров. Гарантийный срок эксплуатации - 8 лет. Сертификат транспортной безопасности. Включен в единый реестр российской радиоэлектронной продукции Минпромторга.

Назначение изделия

Извещатель охранный противоподкопный «Гюрза-038ПЗ» применяется для охраны периметров объектов государственной власти, объектов особой важности, объектов электроэнергетики, критически важных и линейных объектов топливно-энергетического комплекса и транспортной инфраструктуры.

Предназначен для оборудования периметровых заграждений с целью формирования тревожного извещения о локальной деформации или вибрации грунта в зоне обнаружения при несанкционированном проникновении методом подкопа под заграждением или методом нарушения целостности чувствительного элемента, проложенного в грунте на глубине от 0,2 до 0,3 м.

Чувствительный элемент (ЧЭ) – комбинация вибрационного и трибоэлектрического кабелей прокладывается под поверхностью грунта вдоль заграждения периметра. Действия нарушителя при попытке преодоления периметра методом подкопа сопровождаются механическими вибрациями и медленной деформацией (проседанием) грунта, которые обнаруживаются ЧЭ.

В результате, внутри чувствительного элемента из-за трения жил об изоляцию возникает слабый электрический заряд, который “Гюрза” улавливает и формирует сигнал “Тревога”.

Особенности

• высокая помехозащищенность при высокой обнаружительной способности;
• не требует сезонной подстройки;
• минимальная стоимость внедрения и эксплуатации;
• работает при любых погодных условиях;
• не реагирует на акустические удары (взлёт самолёта, переход на сверхзвук, проезд спортивной машины и пр.);
• возможность применения при низких температурах (до минус 60 ОС) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»;
• возможен поэтапный ввод в эксплуатацию, с постепенной заменой старых систем;
• совместимость с любой приёмно-контрольной аппаратурой;
• высокая надежность. Гарантийный срок эксплуатации – 8 лет, срок эксплуатации – 16 лет.

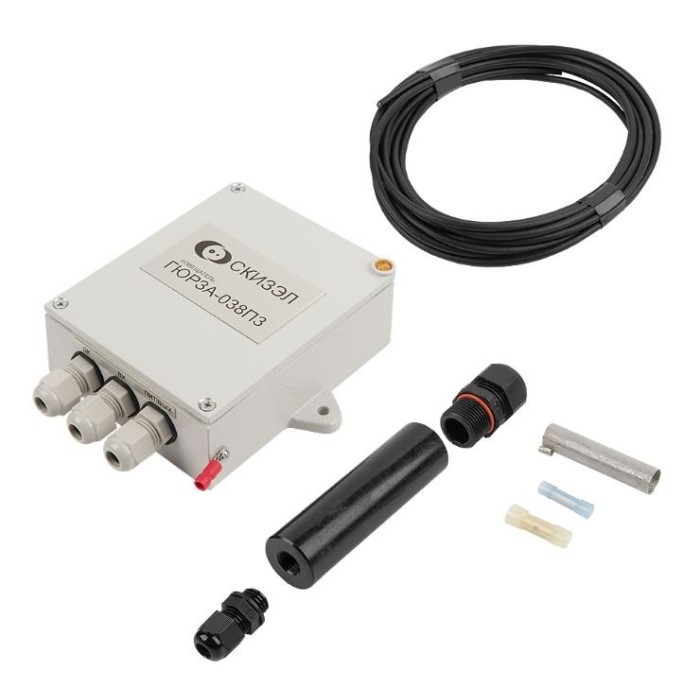

Комлектация

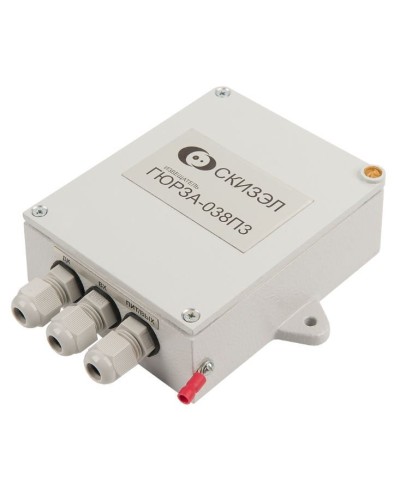

Блок обработки сигналов (БОС) — 1шт.;
Муфта переходная (МП) — 1 комплект;
Устройство оконечное (УО- 001) — 1 комплект;
Кабель РК 50-2-16 — 5 м.

Дополнительное оборудование

(251752) - ЧЭ, система кабелей (трибокабель + виброкабель) для Гюрза-038: трибокабель – Чувствительный элемент 10П (кабель ТППэп 10х2х0,32-315 SKICHEL или ТППэп 10х2х0,4 SKICHEL) + виброкабель – кабель КТВУ-М)

(212671) - Муфта переходная предназначена для электрического соединения чувствительного элемента с линией подключения к блоку обработки сигналов (кабель РК 50-2-16), а также для экранирования и герметизации места соединения.

При оборудовании извещателем ворот и калиток используют муфту переходную, при этом металлорукав, защищающий кабель линии подключения (кабель РК 50-2-16), фиксируют дополнительно скобой или при помощи протяжной коробки.

(031129) - Муфта соединительная предназначена для соединения (при необходимости) двух отдельных отрезков чувствительного элемента друг с другом, а также для экранирования и герметизации места соединения.

(219187) - Устройство оконечное УО-001, предназначено для обеспечения постоянного контроля целостности чувствительного элемента и линии подключения его к БОС, а также для экранирования и герметизации конца чувствительного элемента.

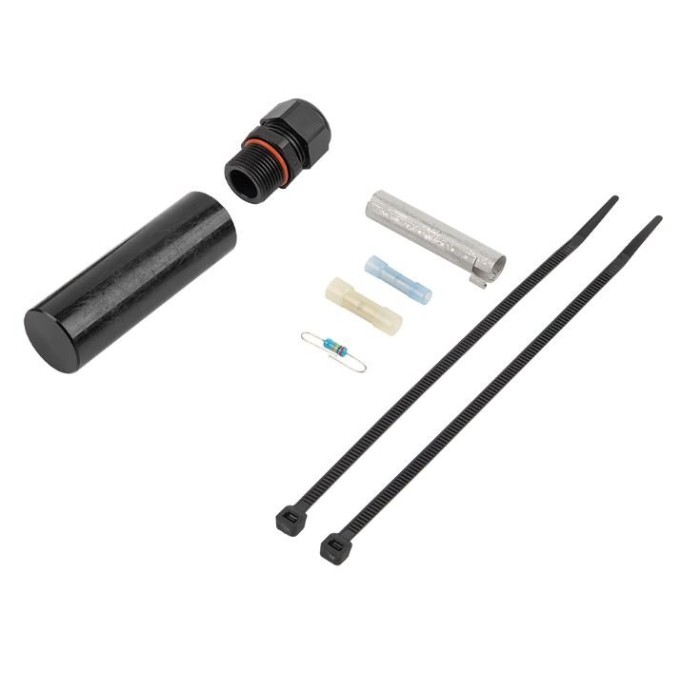

(251728) - Муфта наружной герметизации предназначена для обеспечения дополнительной герметизации муфты переходной, муфт соединительных и устройства оконечного.

Видеоматериалы

Количество зон охраны: 1	- в дежурном режиме: 1.5…3.5
Длина зоны охраны, м: 1000	Выход тревоги: оптореле
Напряжение питания, B:	Степень защиты: IP55
- от внешнего источника питания: 8…36	Диапазон рабочих температур, °С: -60…+50
Ток потребления, мА:	Допустимая скорость ветра, м/с: 30
Допустимые осадки, мм/ч: 300
